CFD Computational Fluid Dynamics

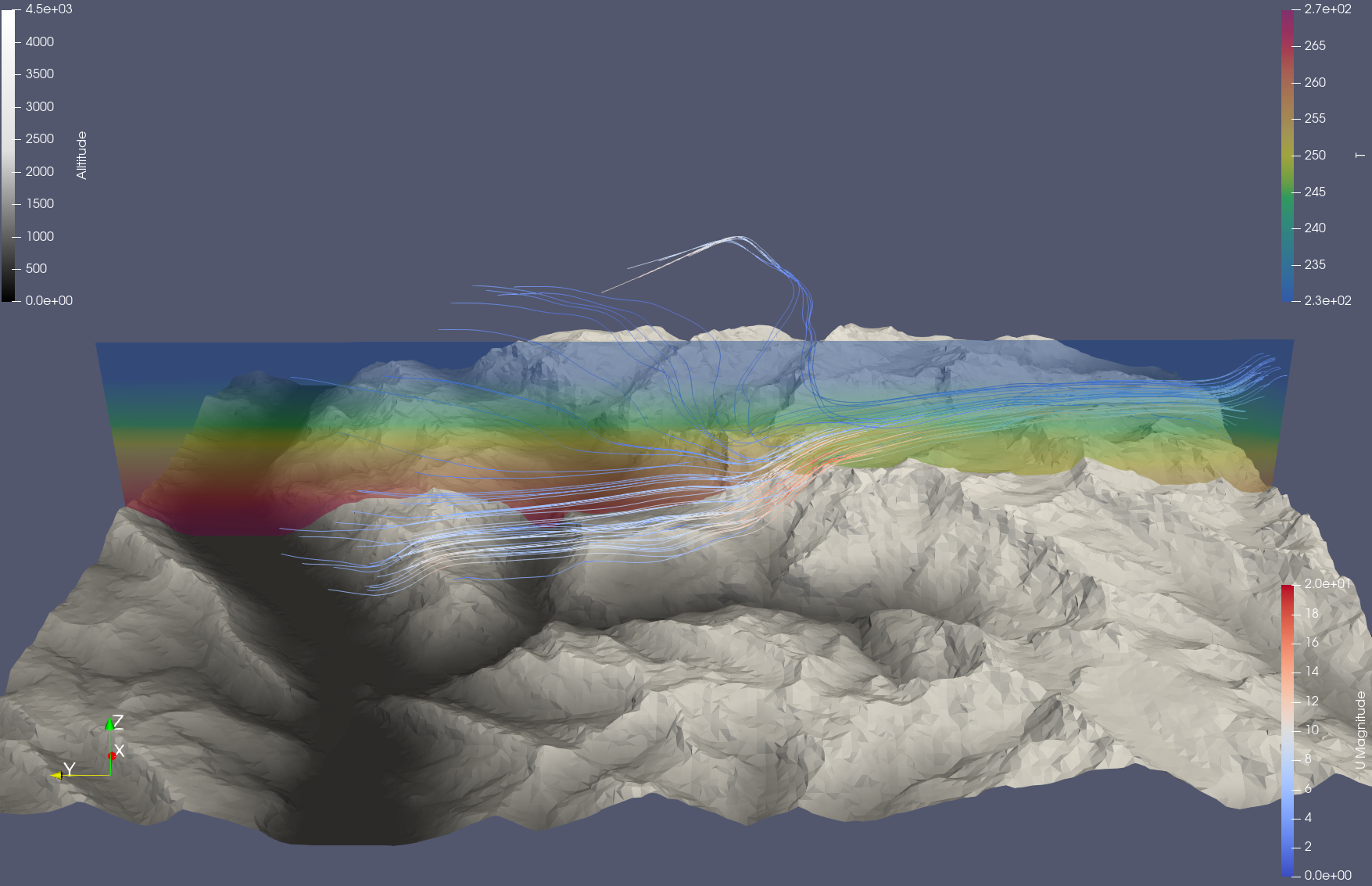

Schnitt Nord-Süd mit Temperaturverteilung
Schnitt Nord-Süd mit Temperaturverteilung

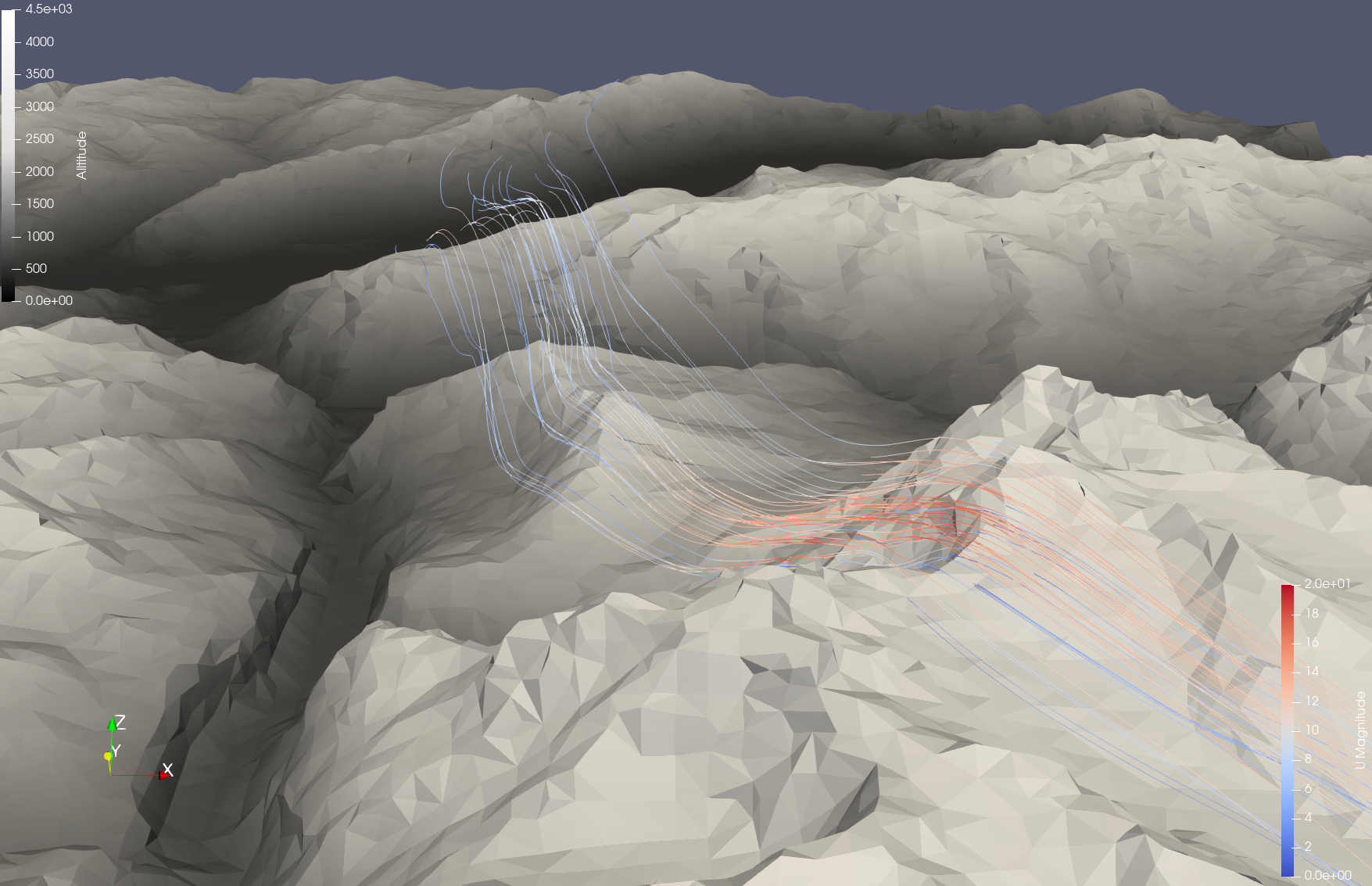

Stromlinien der Fallwinde über das Jungfraujoch
Stromlinien der Fallwinde über das Jungfraujoch

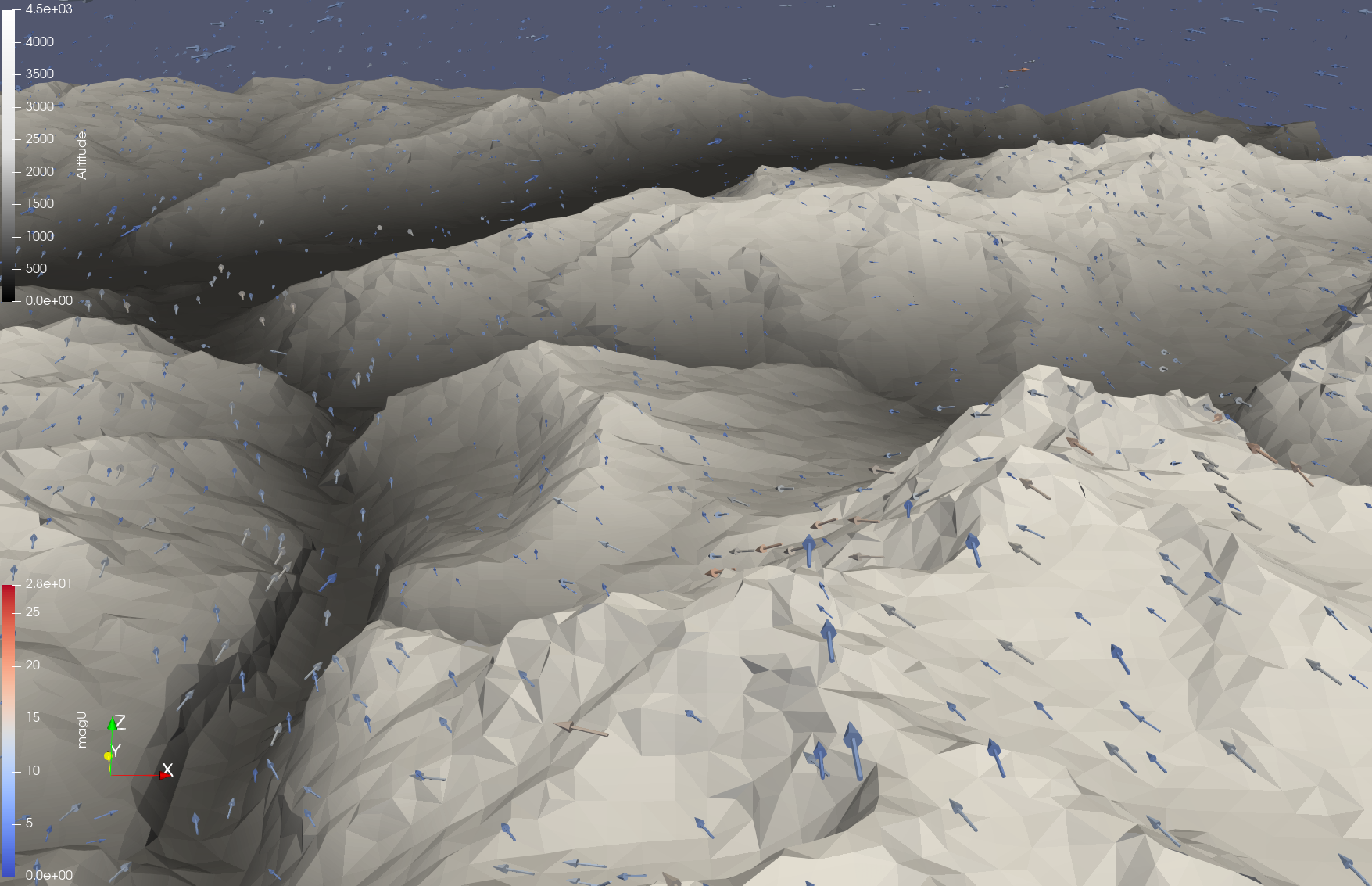

Vektoren der Luftströmung
Vektoren der Luftströmung

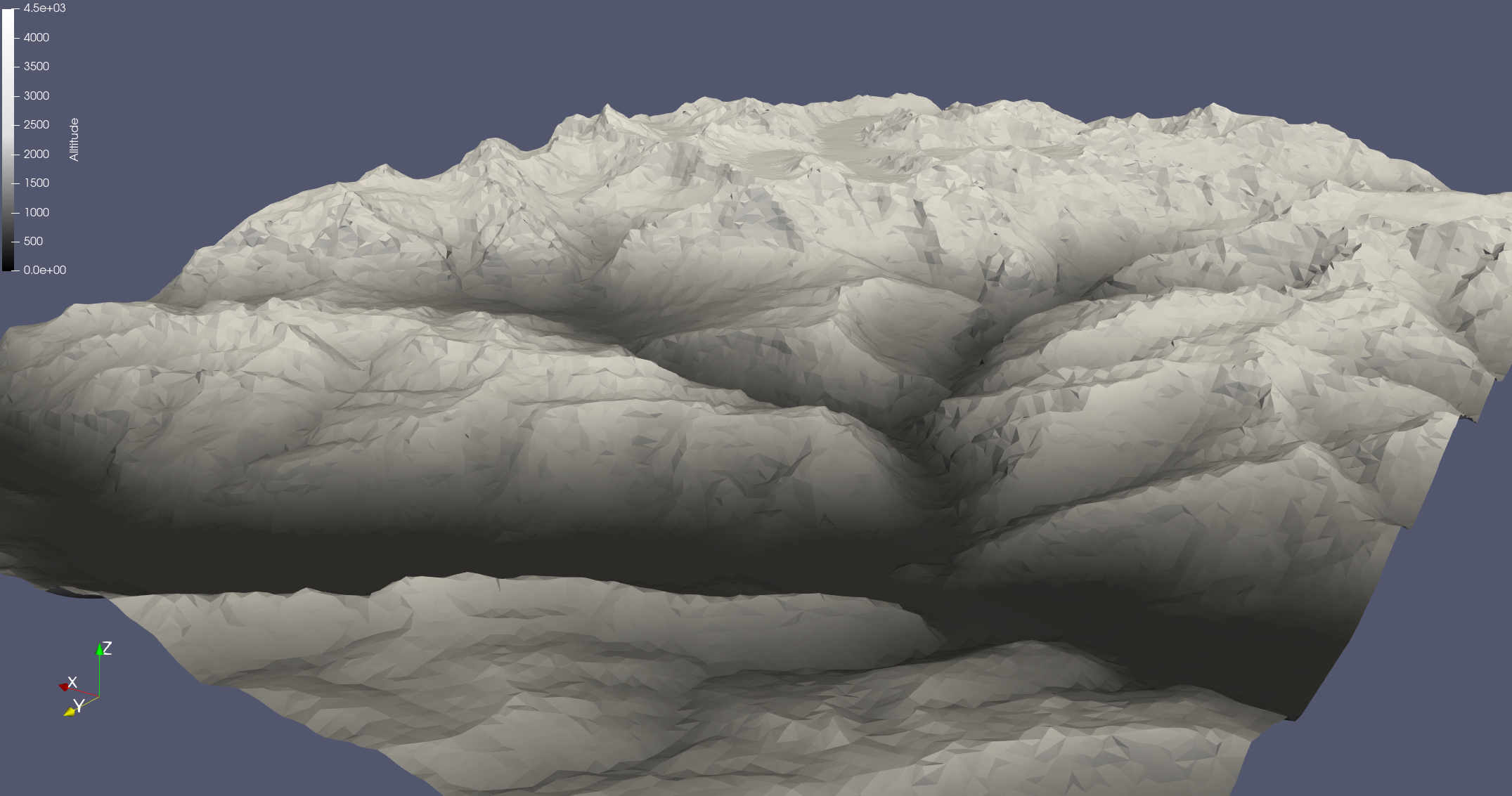

Ansicht Terrainmodell der Jungfrauregion (30 km x 40 km)
Ansicht Terrainmodell der Jungfrauregion (30 km x 40 km)

Seichter Föhn Jungfraujoch

CFD Simulation von seichter Föhnlage mit OpenFOAM®

Der seichte Föhn ist ein meteorologisches Phänomen, bei dem trotz geringer Windgeschwindigkeit in der Höhe lokal ausgeprägte Fallwinde bei markanten Einschnitten wie das Jungfraujoch auftreten. Die kältere Luft aus dem Süden stürzt dabei über das Joch und erreicht lokal Sturmstärke.

  • Aufbau Terrainmodell mit einer Ausdehnung von 30 km x 40 km
  • Als Höhendaten wird das DHM25 Modell mit einer Maschenweite von 25m der Swisstopo verwendet
  • Modellrand: Moderate Südströmung mit 10 m/s, Luft im Süden ca. 10 Grad kühler
  • Berücksichtigung thermodynamischer Effekte wie heat transfer
  • Für die Luft wird ein perfektes Gas angenommen (kompressibel)
  • hydrostatische Druckverteilung in der Atmosphäre

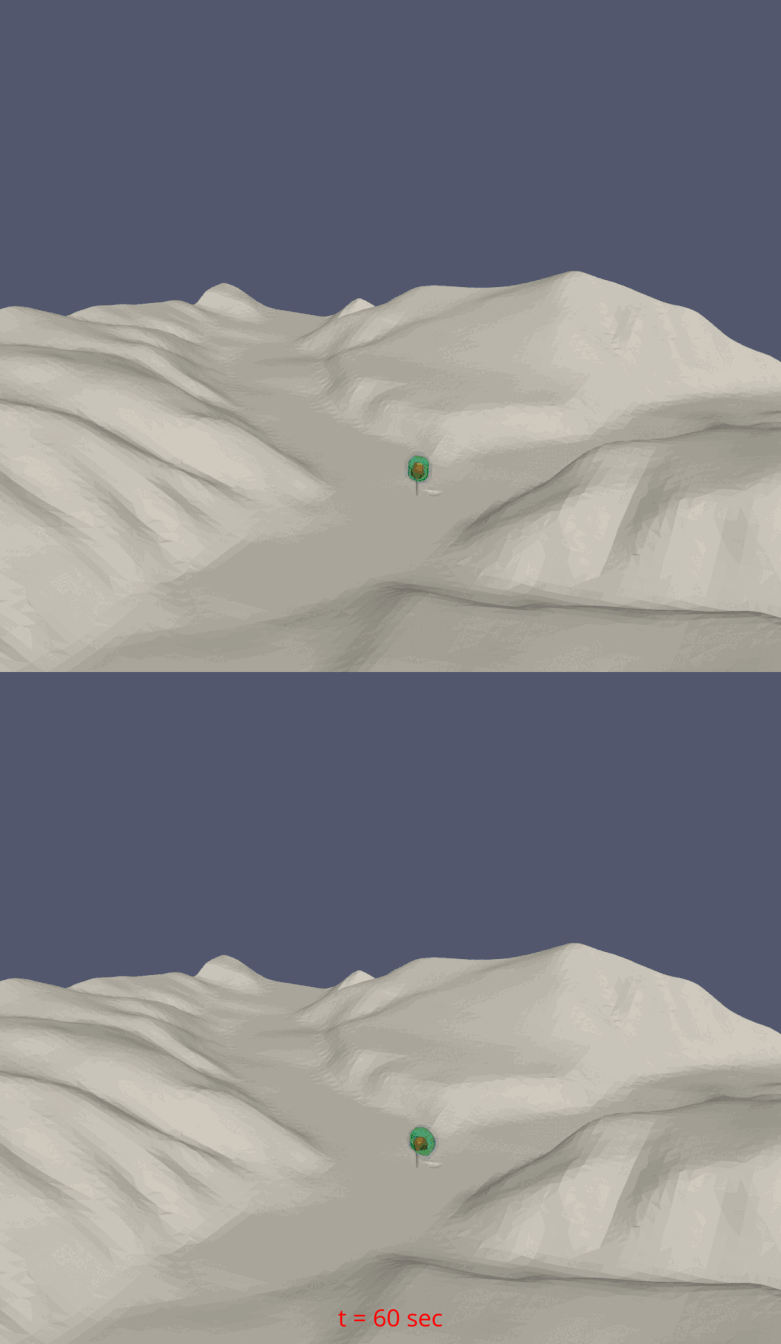

Animation Ausbreitung Abgase labile und stabile Schichtung
Animation Ausbreitung Abgase labile und stabile Schichtung

Ausbreitung Rauchsäule

Ausbreitung Rauchsäule - CFD Simulation mit OpenFOAM®

Die Simulation zeigt, wie sich die Abgase bei labiler und stabiler Schichtung der Atmosphäre in der Umgebung verteilen.

  • CFD Simulation mit mit OpenFOAM®
  • Für die Simulation wird ein Gasgemisch mit zwei unterschiedlichen Komponenten verwendet
  • Obere Bildhälfte: Stabile Schichtung mit Inversion ca. 400 m über Grund
  • Untere Bildhälfte: Labile Schichtung
  • Modellrand: Seichter Westwind mit 2 m/s
  • Für die Luft wird ein perfektes Gas angenommen (kompressibel)
  • hydrostatische Druckverteilung in der Atmosphäre
×
